∩０∩ ，双控开关。楼梯灯常常用两个这样的开关，来控制楼梯灯，可以节约用电。实物接线图如下电开关
：。
1p空气开关接线图详解：1、1P空气开关又称单极空气开关，它只有一个进口和一个出口，所以只要接火线。2、两相空气开关又称2P空气开关，它的接线如下图所示，如果空气开关没有标记L与N，那就按照左零右火的习惯接线就好。3、漏电保护器又称为漏电空气开关，它的火线与零线的接线方法如下：4、家用空气开...。
手电钻开关实物接线图如下：手电钻开关有六个孔，电钻内部有六根线，接线时需要对号入座。电钻调速开关原理：手钻大部分都是交直流两用电机，一般都接交流220V市电，正反转原理比较简单，改变转子或定子的电流方向就可以改变转向，调速原理也比较简单，手柄开关处有一调速器，是由场效应管、电阻、可变电阻、...。
很简单 ，一端接火线，另外接灯的火线。可以如下图接线。分以下几步：1、关掉电源2、将火线接入灯头的一个螺栓孔3、从灯头的另一个螺栓孔接线出来接入开关的一个螺栓孔4、再从开关的另一个螺栓孔接线出来，最后接到零线上5、合上电源开关测试在灯头上接上火线，在开关上接上零线，然后再把灯头的...。
4p空气开关接线图如下：4P空气开关用于三火一零的接线，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A,B,C三相，另一条是中性线N或PEN。三相漏保接4根（3火1零），三相空开接3根火线。单相漏保2根（1火1零），单相空开接1根火线。
请仔细看：可采用下列方式：1、不一样的开关接法是不同的，一般插座底盒应该是3根线（火线、零线和地线），火线-L(红、黄、蓝色)，零线-N(蓝色或黑色)，地线-E(黄绿色）。2、插座应是左零(N)，右火(L)，上地(E)，这种接线方法接线，如下图。
1. 开关电源的接线方式如下图所示。2. 左边的第一个和第二个接线柱（L、N）：AC INPUT，用于接入交流电源，分别连接火线和零线。3. 左边的第三个接线柱：GND，是接地线，确保安全接地。4. 左边的第四、第五和第六个接线柱：均为COM，代表直流输出端的负极（DC OUTPUT V－）。5. 左边的第七...。
三脚的船型开关接线图如下：三脚开关接线方法如图所示，中间的脚为com点，两侧的：一个是NC（常闭）点，一个是NO（常开）点。灯是接在脚1和脚3之间的，这样可以有两种接法，一是把脚2和脚3连在一起，这样，当开关闭合时灯被短路不亮，开关打开时灯接在用电器和火线上发亮，起指示开关是断开状态...。
磁性开关接线图如下：接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。三线制接近开关的接线：红(棕)线接电源正端；蓝线接电源0V端;黄(黑)线为信号，应接负载。而负载的另一端是这样接...。
楼梯照明灯开关接线图是指在楼梯的照明系统中,开关与灯具之间的电线连接图示。这个图示可以帮助电工或装修工人正确地安装和连接楼梯照明灯开关。准备材料和工具首先,需要准备好以下材料和工具:楼梯照明灯、开关、电线、电工胶布、电工剪刀、扁平螺丝刀、钳子等。确定开关数量接下来,根据楼梯照明灯的数量确定开关的...。
╯△╰
万能转换开关的接线图如下：左边是万能转换开关的接线图。右边是触点闭合表。1、在零位时1、2触点闭合。2、往左旋转触点5-6、7-8、触点闭合。3、往右旋转触点5-6、3-4、触点闭合。
接线图如下复：控制手两两个按钮，一个上一个下。共四根线下开关。四根线电阻最大的两个接电容两端。剩下两根线一个接上升，一个接公用线。拨动开关是通过拨动开关柄使电路接通或断开，从而达到切换电路的目的的。制拨动开关常用的品种有单极双位、单极三位、双极双位以及双极三位等。

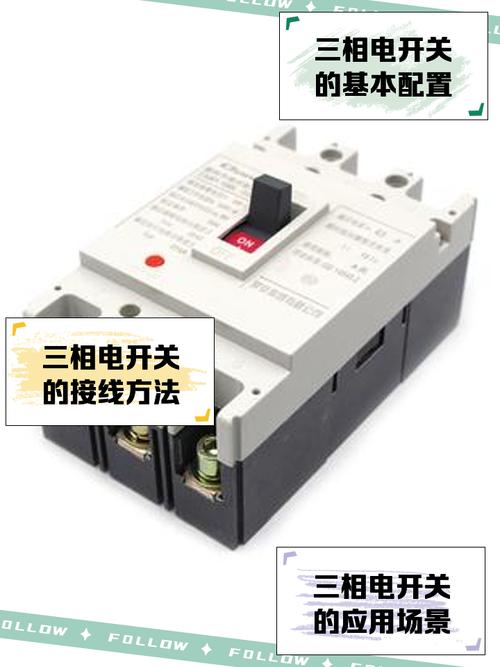

三相四线空开的接线是这样的，上口下口接线端子是对应的，上面是三个火线和一个零线的接线端子，零线端子上面显示大写的N，其余的接线端子就是火线的接线端，按要求应该是黄绿红三根相线分别从左到右接到火线的端子上，空开的下口接线端子和上面对应就可以。希望回答对你有帮助。
宾馆用插卡取电接线原理图如下：取电开关一般为强电220V供电，采用大功率30A继电器，负载6600W，满足酒店客房的用电负载；取电开关上有发光LED蓝光指示灯，符合现代酒店潮流并方便客人夜间操作。根据酒店门锁使用的卡类型不同，取电开关分为：磁卡取电开关、IC卡取电开关、T5557卡取电开关、M1卡取电开关、...。
三相380V上下开关接线图如下：三相交流电是由三个频率相同、电势振幅相等、相位差互差120°角的交流电路组成的电力系统。为保证发电机的稳定运行，发电机至少需要三个绕组，理论上发电的相数可以更高，但三相最经济，因此世界各国普遍使用三相发电、供电。目前，我国生产、配送的都是三相交流电。

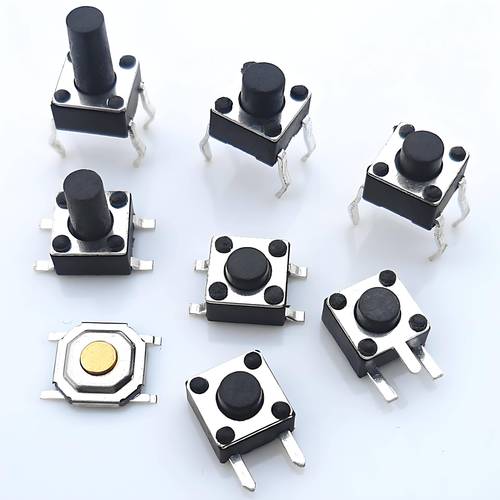

下图是接线图，1、2脚是一端，3、4脚是另一端，不同厂家标示不同。轻触开关是按一下接通电路，手松开后电路依然接通，再按一次电路断开；轻触按键是按下去接通电路，手松开电路就断开。由于元件体积小、机械强度差，为了可靠接通电路，降低接触电阻，用两组触点并联工作，所以有4个脚，而不是像继电器...。
转换开关接线图及接法：左边是万能转换开关的接线图。右边是触点闭合表。1、在零位时1、2触点闭合。2、往左旋转触点5-6、7-8、触点闭合。3、往右旋转触点5-6、3-4、触点闭合。这个接线要看你的使用场合了，只需要搞清楚在不同角度哪些触点导通就可以了。这个在你转换开关的说明书上会有，注意看下...。
一开四孔插座，其中开关是双控的。双控：单刀双掷。单刀双掷：有三个接线口，一个刀，两个掷。开关L为刀为公共点，L1L2为掷。接线：火线接L，L1L2其中一个跳接插座L，N接零线。 就是开关控制插座的接线方法。按。
